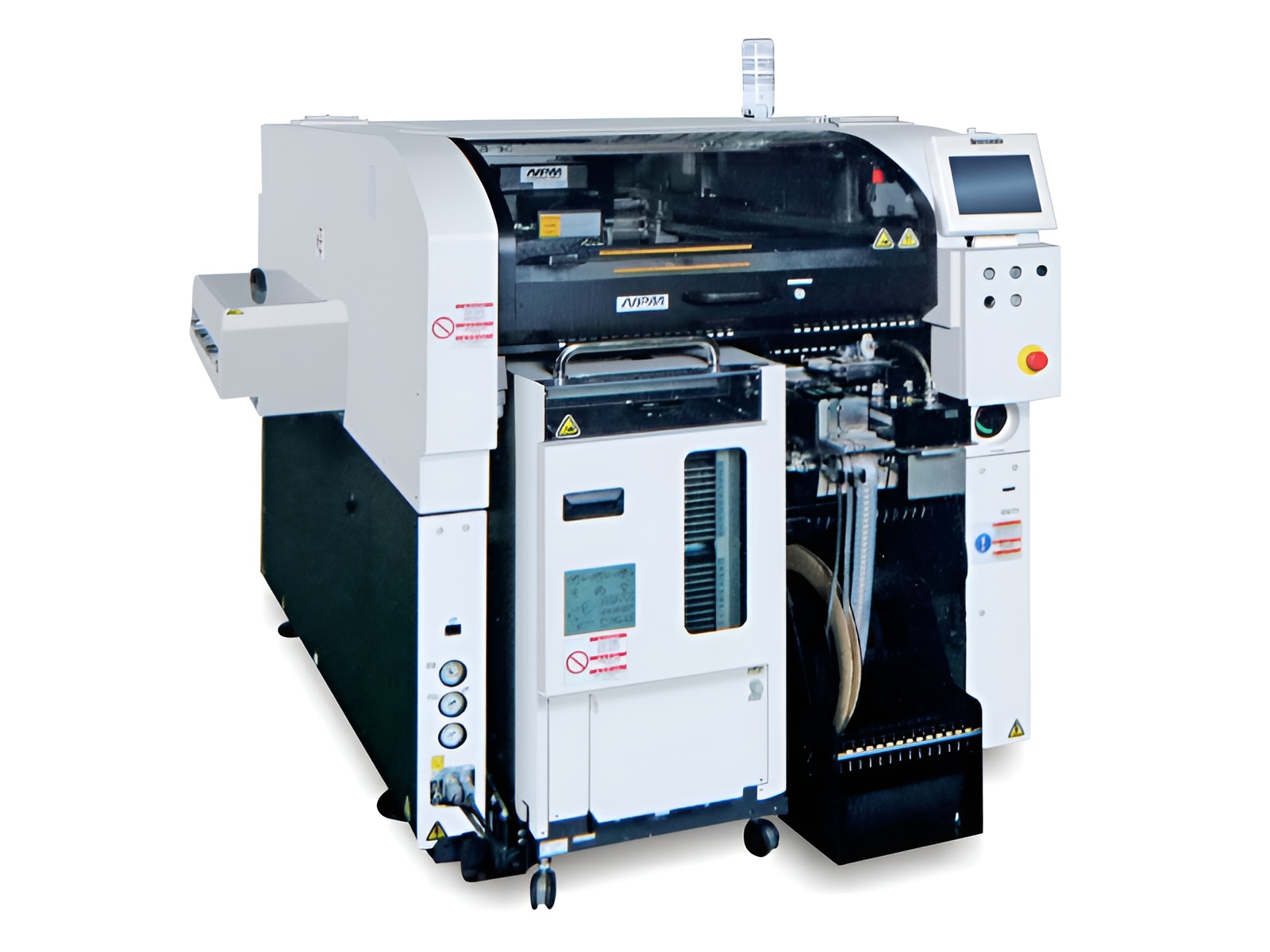

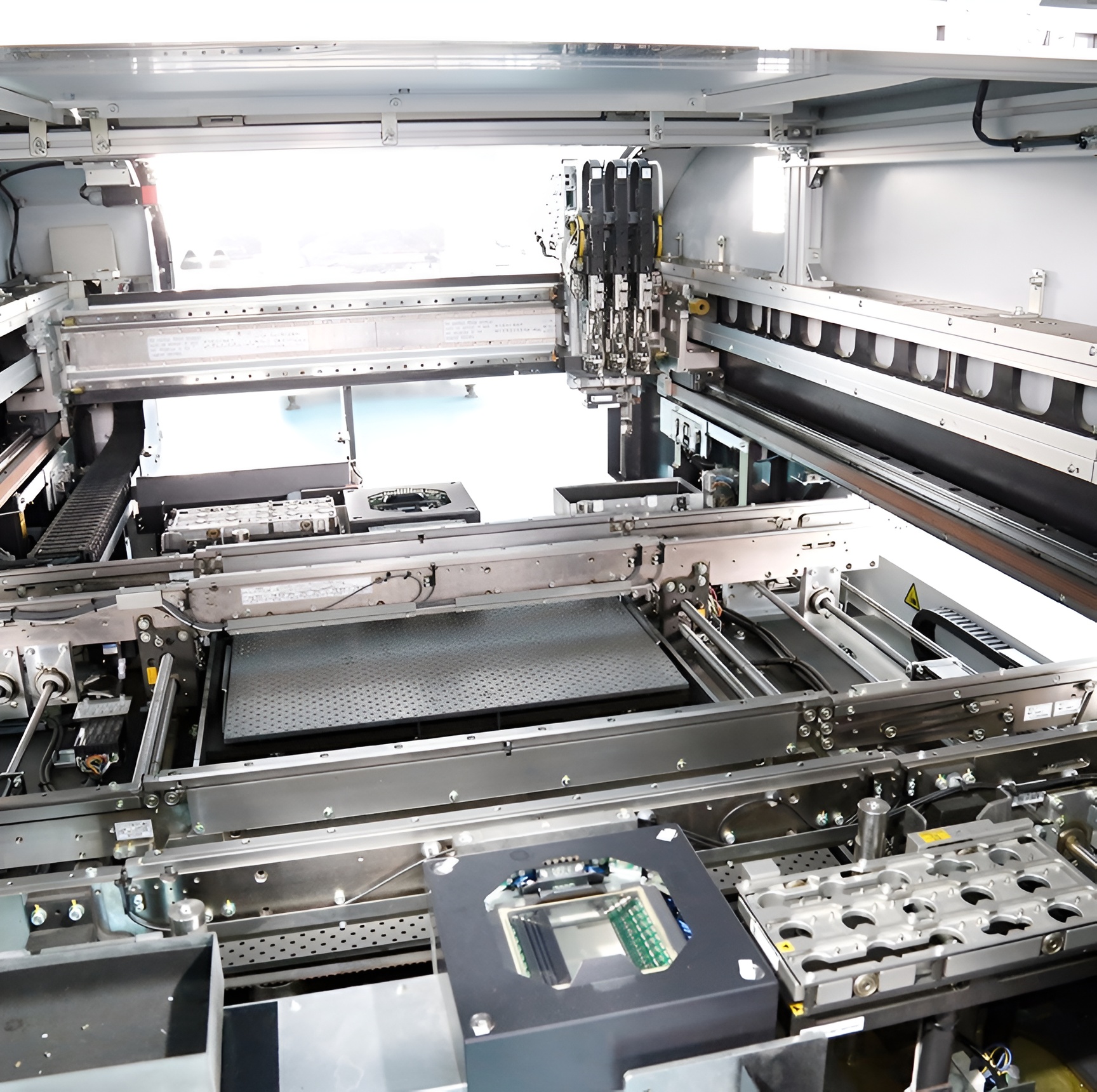

松下NPM-TT2

通過鏈接NPM-D3/W2，實現高度單位面積生產率和通用性兼?zhèn)涞纳a(chǎn)線構成。

產品詳細說明

設備介紹

特長

● 基本規格
能夠直接連接于NPM-D3/W2
貼裝頭（輕量8吸嘴貼裝頭、3吸嘴貼裝頭V2）
供給部的規格能夠選擇?變更
采用多功能識別相機
交替實裝?獨立實裝對應

● 生產率/機種切換性
多功能識別相機
完全獨立實裝的高生產率
支撐銷自動更換功能(選購件)

● 通用性
供給部切換對應(選購件)
吸著前檢查選購件
轉印單元(選購件)

特征

● 基本規格

※ 能夠直接連接于NPM-D3/W2

通過連接于NPM-D3/W2，實現高度單位面積生產率和通用性兼?zhèn)涞纳a(chǎn)線構成

※直接連接NPM-W2時，需要M尺寸雙軌傳送帶（選購件）。

※ 貼裝頭（輕量8吸嘴貼裝頭、3吸嘴貼裝頭V2）

可以選擇具有通用性的輕量8吸嘴貼裝頭或者具有異型元件能力的3吸嘴貼裝頭V2

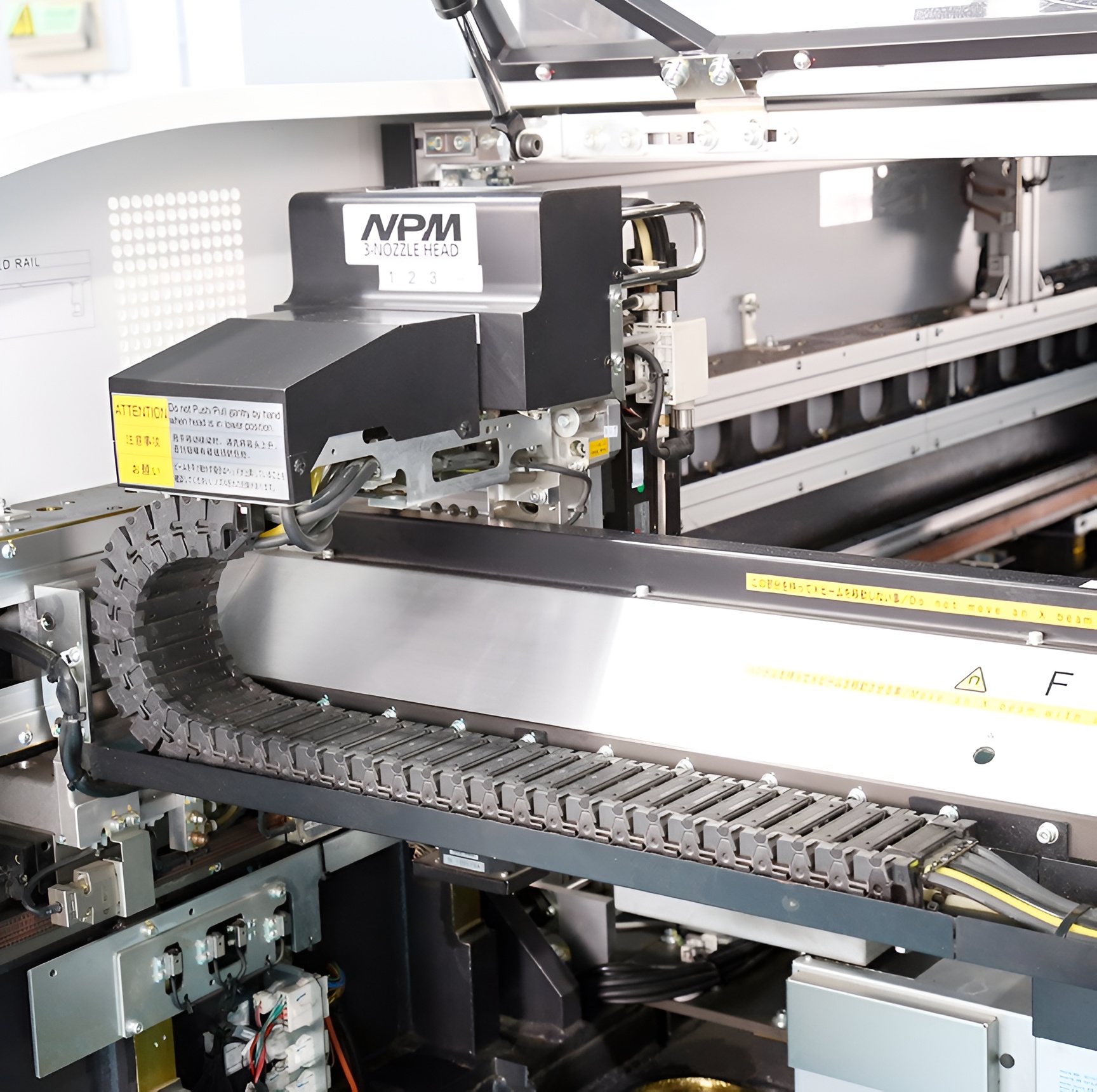

3吸嘴貼裝頭V2 貼裝壓力最大100N

※ 供給部的規格能夠選擇?變更

通過重組托盤供料器/交換臺車，實現可以對應元件供給形態的生產線構成

※ 采用多功能識別相機

元件高度方向的識別檢查實現高速化，能夠進行異型元件的穩定高速實裝

※ 交替實裝?獨立實裝對應

能夠選擇對應生產基板的最佳實裝方式

● 生產率/機種切換性

多功能識別相機完全獨立實裝的高生產率支撐銷自動更換功能（選購件）

搭載了與NPM-D3/W2相同的多實現托盤元件的獨立實裝。通過支撐銷的位置更換作業自動化，

功能識別相機。另外。包括檢測高度 3吸嘴貼裝頭V2提高中型、大型元件實為實不停機切換機種、省員

方向的元件狀態，識別速度實現高速化。裝的速度。改善生產線整體的產量。工化、防止操作錯誤做貢獻。

● 通用性

供給部切換對應（選購件）吸著前檢查選購件轉印單元（選購件）

在客戶處可以進行托盤供料器在吸著前檢查托盤元件在后部供料器固定13站處搭

和17連整體交換臺車的切換，能和卷盤元件，防止錯誤實裝。載通用型轉印單元* ,可以進行

夠進行對應元件供給形態的 PoP元件（編帶、托盤）等轉

設備構成。印實裝。

（1）極性檢查?檢測元件方向是否正確（2）型號檢查?檢測出元件錯誤和跟蹤元件

規格參數

貼裝頭		輕量8吸嘴貼裝頭（每貼裝頭）	3吸嘴貼裝頭V2^*5（每貼裝頭）
貼裝速度	PC尺寸	18 000 cph（0.20 s/芯片）	7 200 cph（0.50 s/芯片） 5 900 cph（0.61 s/QFP）
	M尺寸	17 460 cph（0.21 s/芯片）	6 984 cph（0.52 s/芯片） 5 723 cph（0.63 s/QFP）
貼裝精度（Cpk≧1）		± 40 μm/芯片 ± 30 μm/QFP □12 mm ? □32 mm ± 50 μm/QFP □12 mm 以下	± 40 μm/芯片 ± 30 μm/QFP
元件尺寸		0402芯片^*6 ? L 32 × W 32 × T 12	0603芯片? L 150 × W 25 (對角152) × T 30
元件供給	編帶	編帶寬：4?56 / 72 mm	編帶寬：4?56 / 72 / 88 / 104 mm
		前后托盤供料器規格：Max.52 品種前后交換臺車規格：Max.120 品種（編帶寬度 : 4、8 mm 編帶）
	桿狀	前后托盤供料器規格：Max.12 品種（單式桿狀供料器）
		前后交換臺車規格：Max.28 品種（單式桿狀供料器）
	托盤	Max.40 品種（前側供給部:Max.20品種 + 后側供給部:Max.20品種）

*1：只限主體
*2：兩側延長傳送帶(260 mm)貼裝時W尺寸為1 820 mm
*3：表示尺寸是前后托盤供料器規格時的情況。前后交換臺車規格時D尺寸 2 893 mm
*4：顯示器、信號塔、天頂風扇蓋除外。
*5：3吸嘴貼裝頭V2不可搭載在NPM-D3。
*6：0402芯片需要專用吸嘴和編帶供料器
*速度以及精度等值，會因條件而異。
*詳細請參照《規格說明書》。
